Описание и технические характеристики

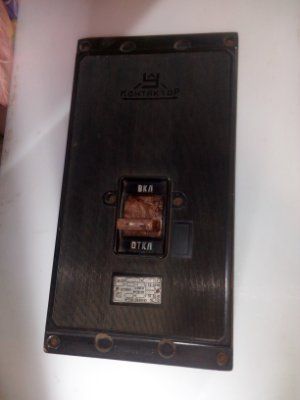

Автоматический выключатель (автомат) А3134 У4 предназначен для защиты электрических установок при перегрузках и коротких замыканиях в цепях переменного тока напряжением до 500В, частотой 50 Гц или постоянного тока напряжением 220В, а также для нечастых оперативных включений и отключений электрических цепей. В состав выключателя А 3134 входят: кожух, коммутирующее устройство, дугогасительные камеры, расцепитель максимального тока, механизм управления и зажимы для присоединения внешних проводов. Кожух выполнен из пластмассы и состоит из основания, на котором смонтированы все части автомата, и крышки, привинчиваемые к основанию. Коммутирующее устройство состоит из подвижных и неподвижных контактов. Держатели подвижных контактов соединены между собой изолированной траверсой, связанной с механизмом управления. Коммутирующие контакты выполнены из специальных композиций на основе серебра, получаемых методом металлокерамики. Они не свариваются и устойчиво работают без ухода. Автоматическое (защитное) отключение производится встроенным в выключатель расцепителем максимального тока, устанавливаемым на заводе изготовителе на определенный ток срабатывания и нерегулируемый в эксплуатации. Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата. Выделяют расцепители максимального тока: • тепловой, срабатывает с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях; • электромагнитный, срабатывает без выдержки времени при коротких замыканиях; • комбинированный, срабатывает с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях. Комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей. Автоматический выключатель А3134 был снят с производства в конце 80-х годов, на данный момент возможно приобрести только продукцию с хранения.
